YH型液壓滑環在大型液壓機械中的應用分析報告
發表時間：2024-03-23 09:40:03 | 點擊率：677
一、引言

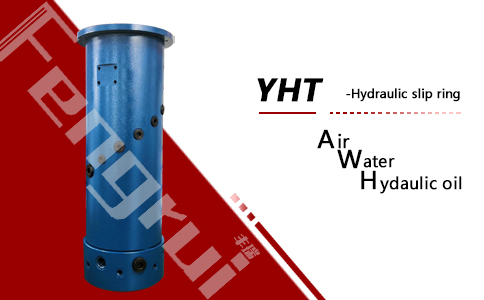

液壓滑環作為一種多通道集成傳輸裝置，廣泛應用于各類大型液壓機械中，以實現動力、信號及多種介質在旋轉體與固定部件之間的無限制傳輸，屬于大型的多通路液壓旋轉接頭，多用于大型液壓機械設備中。本文旨在全面剖析YH型液壓滑環在各應用場景中的關鍵技術和材料特性，以及其在盾構機、液壓掘進機、液壓勘探鉆機、液壓采煤機等重型裝備中的具體應用效能。
二、多通道設計與介質兼容性
YH型液壓滑環設計有多條獨立通道，可分別傳輸不同的介質，如冷卻液、液壓油、氮?dú)狻鍤?、乙二醇等，每條通道均采取嚴格的密封隔離措施，以防止交叉污染和泄露，確保在復雜工況下各系統的獨立運行。此特性極大地拓展了其在多元化液壓系統中的適應范圍，滿足了現代大型機械設備對多功能集成傳輸?shù)男枨蟆?/span>
三、材料選擇與表面處理
YH型液壓滑環的主要結構件采用了Q235、Q345、45#、40CrMo、42CrMo等優質鋼材。其中，Q235、Q345等結構鋼用于制作基礎框架，具有較高的韌性和焊接性能；45#鋼具備良好的機械加工性能，常用于重要零件的制造；而40CrMo和42CrMo合金結構鋼則因其高強度、高韌性及良好的淬透性，被應用于高應力、高耐磨的關鍵部位。
為了增強滑環的耐磨性、耐腐蝕性和美觀度，YH型液壓滑環采用電鍍和QPQ（鹽浴復合氮化）硬化處理工藝。電鍍層可有效保護金屬表面免受氧化侵蝕，而QPQ硬化處理則大幅提高了表面硬度和耐磨損性，延長了滑環在惡劣工況下的使用壽命。
四、密封技術與信號傳輸
YH型液壓滑環采用了柱狀彈性體密封結構，這種密封設計不僅能確保在高壓、高速流動下的有效密封，還能在一定程度上減緩磨損速度，提高密封圈的使用壽命。尤為值得一提的是，該滑環中心通道還可通過信號線纜、電線等，實現電源信號的同步無損傳遞，這對于實現設備遠程監控、自動化操作至關重要。
五、應用實例分析
在諸如盾構機、液壓掘進機、液壓勘探鉆機和液壓采煤機等大型復雜機械設備中，YH型液壓滑環發揮著至關重要的作用。例如，在盾構機推進系統中，滑環確保了液壓動力的不間斷傳遞，同時又為刀盤驅動系統提供了必要的冷卻液和潤滑介質；在液壓掘進機中，通過滑環完成高壓油路的旋轉連通，確保掘進頭的精準驅動；而在液壓勘探鉆機和液壓采煤機中，YH型液壓滑環則實現了多種介質和信號的協同傳輸，確保了設備高效、安全運行。
綜上所述，YH型液壓滑環憑借其多通道設計、廣泛的介質兼容性、優質材料的選擇、先進的表面處理工藝、可靠的密封結構以及信號線纜的整合傳輸能力，成為了現代大型液壓機械中不可或缺的關鍵組件，極大地推動了重型裝備的現代化進程和技術水平提升。隨著科技的進步和市場需求的不斷增長，YH型液壓滑環將在更多領域得到深化應用和持續改進。
